Mikroskop to zaawansowane urządzenie optyczne, które pozwala nam zobaczyć świat niedostrzegalny gołym okiem. Jest niezbędny w nauce i medycynie. Służy do obserwacji mikroorganizmów, komórek i struktur materiałowych. Składa się z trzech głównych układów: optycznego, mechanicznego i oświetleniowego. Każdy z nich pełni kluczową rolę w tworzeniu wyraźnego, powiększonego obrazu.
Najważniejsze informacje:- Mikroskop umożliwia obserwację obiektów niewidocznych dla ludzkiego oka
- Główne elementy to obiektyw i okular, które odpowiadają za powiększenie obrazu
- Występują trzy podstawowe typy: optyczny, stereoskopowy i elektronowy
- Jakość obserwacji zależy od prawidłowego oświetlenia preparatu
- Precyzyjne ustawienie ostrości możliwe jest dzięki śrubom makro- i mikrometrycznym
- Długość standardowego tubusu wynosi 160-170 mm
Zasada działania mikroskopu
Zasada działania mikroskopu opiera się na wykorzystaniu układu soczewek do powiększania obrazu. Światło przechodzi przez preparat umieszczony na stoliku. System soczewek przetwarza obraz, który widzimy w okularze.
Obraz powstaje dzięki precyzyjnemu współdziałaniu układu optycznego i oświetleniowego. Budowa mikroskopu umożliwia uzyskanie powiększenia nawet do 1000 razy. Jakość obrazu zależy od prawidłowego ustawienia wszystkich elementów.
- Światło przechodzi przez kondensor i oświetla preparat
- Obiektyw zbiera światło i tworzy powiększony obraz
- Obraz pośredni powstaje w tubusie mikroskopu
- Okular dodatkowo powiększa obraz
- Końcowy obraz powstaje na siatkówce oka obserwatora
Powstający obraz jest odwrócony i pozorny. Cały proces wymaga precyzyjnego zestrojenia wszystkich elementów optycznych.

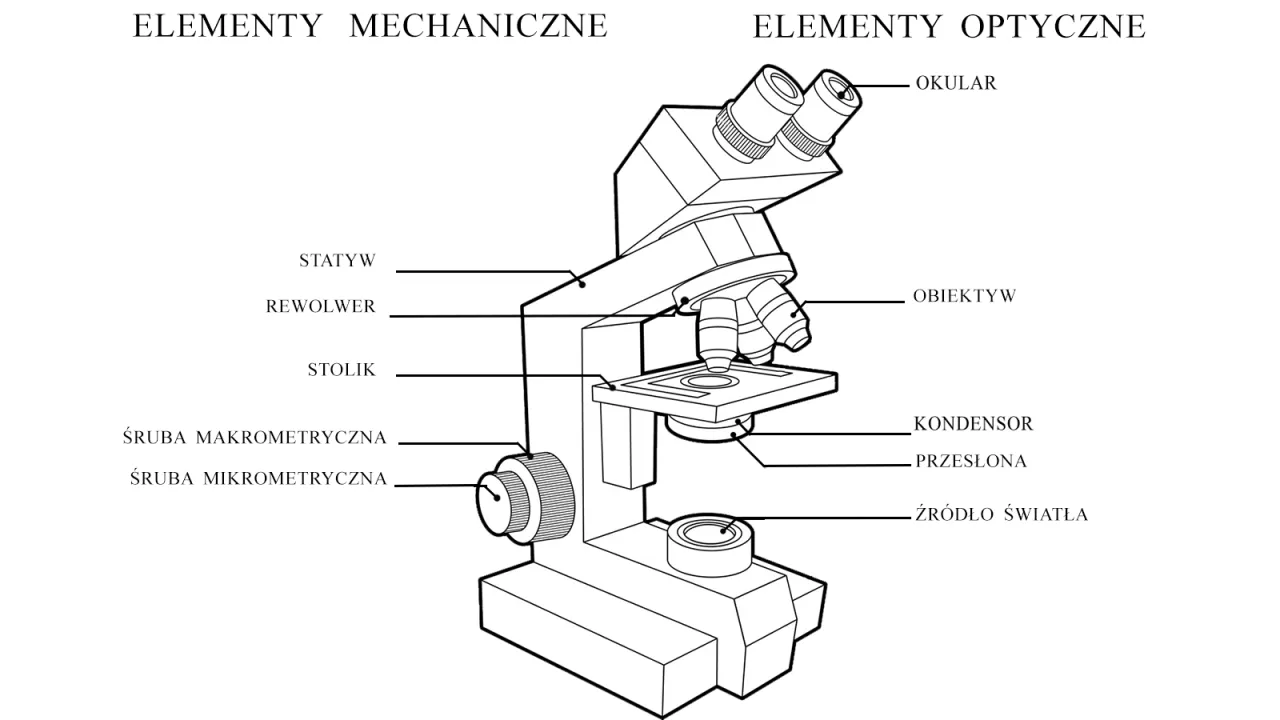

Główne układy mikroskopu
Elementy mikroskopu optycznego tworzą trzy podstawowe zespoły. Każdy z nich pełni określoną funkcję w procesie tworzenia obrazu.
Współpraca między układami musi być precyzyjna i skoordynowana. Jakiekolwiek niedokładności mogą skutkować pogorszeniem jakości obrazu.
Układ | Główne elementy | Funkcja |
Optyczny | Obiektyw, okular, tubus | Powiększanie obrazu |
Mechaniczny | Statyw, stolik, śruby | Stabilność i regulacja |
Oświetleniowy | Źródło światła, kondensor | Oświetlenie preparatu |
Skuteczność mikroskopu zależy od synchronizacji wszystkich układów. Budowa mikroskopu jest złożona i wymaga regularnej konserwacji. Każdy element musi działać bezbłędnie, by uzyskać wyraźny obraz.
Układ optyczny i jego elementy
Układ optyczny mikroskopu rozpoczyna się od obiektywu. Składa się on z zestawu precyzyjnie szlifowanych soczewek. To właśnie obiektyw odpowiada za podstawowe powiększenie obrazu.
Okular stanowi drugi kluczowy element układu optycznego. Pozwala on na dodatkowe powiększenie obrazu utworzonego przez obiektyw. Standardowe okulary zapewniają 10-krotne powiększenie.
Tubus łączy obiektyw z okularem. Ma on standardową długość 160-170 mm. W jego wnętrzu formuje się obraz pośredni.
Jakość obiektywu decyduje o rozdzielczości obrazu. Precyzja wykonania soczewek wpływa na ostrość i kontrast obserwowanego preparatu.
Okular i tubus muszą być idealnie zestrojone. Ich współpraca warunkuje końcową jakość obserwacji.
Budowa układu mechanicznego
Stabilny statyw to podstawa budowy mikroskopu. Wykonany jest zazwyczaj z metalu lub wysokiej jakości tworzywa. Zapewnia odpowiednie podparcie dla wszystkich elementów urządzenia.
Stolik mikroskopowy posiada otwór do przepuszczania światła. Wyposażony jest w specjalne łapki do mocowania preparatu. Można go przesuwać w pionie i poziomie.
Rewolwer umożliwia szybką zmianę obiektywów. Obraca się płynnie, zapewniając precyzyjne pozycjonowanie.
Śruby regulacyjne służą do ustawiania ostrości. Śruba makrometryczna umożliwia zgrubne ustawienie, a mikrometryczna - precyzyjne dostrojenie.
Stabilność układu mechanicznego jest kluczowa. Wszelkie drgania mogą zniekształcić obraz.
System oświetlenia mikroskopu
W mikroskopach stosuje się różne źródła światła. Mogą to być żarówki halogenowe, diody LED lub światło naturalne odbite od lustra.
Jakość oświetlenia wpływa na kontrast obrazu. Najnowsze mikroskopy posiadają regulację natężenia światła. Pozwala to dostosować jasność do typu preparatu.
Kondensor skupia promienie świetlne na preparacie. Jest wyposażony w przysłonę regulującą ilość światła.
Prawidłowe ustawienie kondensora jest kluczowe. Determinuje ono jakość obrazu i możliwość dostrzeżenia detali.
System oświetlenia wymaga regularnej kontroli. Właściwe oświetlenie to podstawa dobrej obserwacji.
Jak korzystać z mikroskopu?
Przed rozpoczęciem obserwacji sprawdź czystość soczewek. Przygotuj szkiełka i preparat zgodnie z procedurą.
Ustaw mikroskop na stabilnym podłożu. Wyreguluj wysokość krzesła tak, by móc wygodnie prowadzić obserwację.
Włącz oświetlenie i dostosuj jego intensywność. Upewnij się, że kondensor jest we właściwej pozycji.
- Umieść preparat na stoliku i zamocuj go łapkami
- Ustaw najmniejsze powiększenie obiektywu
- Użyj śruby makrometrycznej do wstępnego ustawienia ostrości
- Wyreguluj dokładnie ostrość śrubą mikrometryczną
- W razie potrzeby zmień obiektyw na większe powiększenie
- Dostosuj oświetlenie do aktualnego powiększenia
Najczęstszym błędem jest rozpoczynanie obserwacji od dużego powiększenia. Zawsze zaczynaj od najmniejszego obiektywu.
Unikaj gwałtownych ruchów śrubą makrometryczną. Możesz uszkodzić preparat lub obiektyw.
Rodzaje mikroskopów i ich zastosowanie
Rodzaje mikroskopów różnią się budową i przeznaczeniem. Mikroskop optyczny wykorzystuje światło widzialne i jest najpopularniejszy w laboratoriach.
Mikroskop stereoskopowy umożliwia obserwację obiektów w 3D. Jest niezastąpiony przy badaniu większych próbek i w pracach precyzyjnych.
Mikroskop elektronowy wykorzystuje wiązkę elektronów. Pozwala na obserwację najmniejszych struktur z powiększeniem nawet do miliona razy.
Typ mikroskopu | Powiększenie | Główne zastosowania |
Optyczny | do 1000x | Badania biologiczne, medyczne |
Stereoskopowy | do 100x | Preparatyka, kontrola jakości |
Elektronowy | do 1000000x | Badania naukowe, nanotechnologia |
Wybór odpowiedniego mikroskopu zależy od specyfiki badań. Trzeba uwzględnić rodzaj preparatów i wymagane powiększenie.
Każdy typ mikroskopu wymaga innych umiejętności obsługi. Warto przejść odpowiednie szkolenie przed rozpoczęciem pracy.
Najważniejsze informacje o budowie i działaniu mikroskopu
Budowa mikroskopu opiera się na trzech kluczowych układach: optycznym, mechanicznym i oświetleniowym. Każdy z nich pełni istotną rolę w tworzeniu wyraźnego obrazu. Precyzyjna współpraca tych elementów pozwala na obserwację obiektów niewidocznych gołym okiem.
Skuteczność obserwacji mikroskopowych zależy od właściwego przygotowania i użytkowania sprzętu. Zawsze należy zaczynać od najmniejszego powiększenia, stopniowo przechodząc do większych. Zasada działania mikroskopu wymaga regularnej konserwacji elementów optycznych i dbałości o czystość soczewek.
Wybór odpowiedniego typu mikroskopu powinien być podyktowany konkretnym zastosowaniem. Mikroskop optyczny sprawdzi się w podstawowych badaniach biologicznych, stereoskopowy w pracach precyzyjnych, a elektronowy w zaawansowanych badaniach naukowych. Niezależnie od rodzaju, kluczowe jest przestrzeganie zasad obsługi i dbałość o sprzęt.
